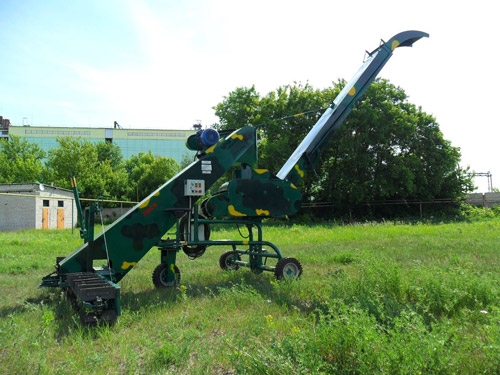

Зернометатель ЗМСК-120 «КОЛОСС»
Зернометатель Самопередвижной производительностью до 120 т/ч предназначен для механизации погрузочно-разгрузочных работ на следующих технологических операциях:
- загрузка и выгрузка зерноскладов;
- погрузка зерна в транспортные средства;
- механическое перелопачивание (перебуртовка) зерна на открытых площадках во время подвоза зерна от комбайна;
- формирование буртов из куч зерна, доставляемых транспортными средствами на площадках, во время подвоза зерна от комбайна;
- сепарация зерна с отделением легкой фракции.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ЗЕРНОМЕТАТЕЛЯ САМОПЕРЕДВИЖНОГО «КОЛОСС» ОТ АНАЛОГОВ.
Зернометатель самопередвижной «Колосс» иметь значительное отличие от аналогичных машин этого класса. Основные отличия ЗМСК заключаются в конструктивных особенностях этой машины.
В частности:
Рама с ходом выполнена как цельносварная конструкция из холоднотянутой трубы круглого сечения 60х6.
Этот узел ЗМСК-01.000.000 оснащен передним ходом ЗМСК-01.200.000 и ходом задним, который выполнен за одно целое с рамой ЗМСК-01.100.000.
Полуоси заднего хода установлены на подшипниковые узлы (п/к 180206 не обслуживаемый), которые в свою очередь запрессовываются в горизонтальный элемент рамы являющийся детально цельно-сварочного каркаса.
Ход задний оснащен дифференциалом, что значительно повышает маневренность машины.
Привод хода заднего осуществляется с помощью установленного редуктора 6212 Р43,351В6LА4 ,с которого по средству цепной передачи крутящий момент передается на дифференциал хода заднего.
Скоростной режим имеет плавную настройку от 0 до 5км/ч и управляется с пульта управления оператора потенциометром.
Плавная настройка скорости позволяет оператору точно выбрать необходимую скорость передвижения агрегата при выполнении различных видов работ (буртовка, загрузка, перелопачивание и т.д.).
Конструкция хода заднего удобного в управлении, проста в обслуживании и надежна в эксплуатации.
ХОД ПЕРЕДНИЙ ЗМСК-01.200.000.
Конструкция хода переднего соединяет в себе механизм управление направления передвижений и механизм копира поверхности площадки хранения зерновых.
Управления механизмами поворота и копира поверхности расположены на одной оси и осуществляются по средству цепной передачи.
Ход передний представляет собой телескопическую вилку с подпружиненной осью (для сглаживания неровностей поверхности токов), установленным на внутреннюю вилку не поворачивающимся винтом и вращающейся фасонной гайкой, вмонтированной в ось основной вилки.
Т.е ход передний, это комбинированное устройство, предназначенное для управления направлением передвижения машины, как в рабочем режиме, так и транспортировке и копировании поверхности.
Ход передний шарнирно устанавливается на раму.
Управление ходом передним и копиром поверхности значительно сдвинуто от продольной оси машины, что создает удобство при её эксплуатации.
На раму с ходом закреплен бокс управления всеми электроприводами машины, пылевлагозащищенный.
Кнопочное управление машиной высечено отдельно, на сторону с которой находится оператор.
Такое расположение электромонтажа соответствует требованиям техники безопасности, удобно в обслуживании и надежно в эксплуатации.
Метатель ЗМСК-02.000.000 представляет собой сборную конструкцию, состоящую из триммера ЗМСК-02.100.000 и желоба с откидным лепестком ЗМСК-02.200.000.
Особенности триммера ЗМСК-02.100.00 заключаются:
- Цельносварной корпус триммера позволяет достичь максимальной жесткости и избежать перекосов барабанов при эксплуатации. Значительно понизить вибрацию и шум при работе.
- Барабаны триммера представляют собой сборку на полых валах и независимы от установочных осей, при этом достигается долговечность работы барабанов, максимально приближает к (нулю) 0 динамическое биение.
- Приводные шкивы триммера находятся непосредственно на ведущем барабане (с обеих сторон), что позволяет достичь наименьший потери мощности при работе.
- Триммер оснащен лентой бесконечной шевронного типа шириной 500 мм , причем шеврон на ленте расположен таким образом, что поток зерна формируется уже непосредственно внутри триммера.
- Триммер оснащен комбинированной крышкой с воронкой (сварная конструкция) рассчитанная на исключение просыпания зерна при работе.
- Триммер оснащен новой конструкцией винтового тормоза и находится на нижней части плиты триммера, этим было достигнута надежность и удобство тормозного устройства в отличие от аналогов.
- Триммер оснащен электродвигателем с двухсторонним выходом вала ротора расположенным с тыльной стороны и установлен на плите консоль прикрепленной к корпусу триммера.
- Метатель зерна оснащен конусообразным желобом. Конусообразность желоба позволяет сгруппировать зерновой поток.
- Высота желоба позволяет грузить транспортные средства с наращенными бортами высотой до 4000мм.
Технические характеристики:
| Наименование | Величина |
|---|---|
| 1.2.1 Тип | само передвижной |
| 1.2.2. Привод | электрический |
| 1.2.3. Производительность за 1 ч основного времени (на погрузке машины пшеницы с объемной массой 760 кг\м при вложности не более 20% на грунте с твердым покрытием),т, не менее до | 120 |
| 1.2.4. Масса машины сухая (конструктивная), с комплексом рабочих органов для выполнения технологического процесса, кг, не более | 1120+30 |
| 1.2.5. Установленная мощность, квт | 9,05 |
| Характеристика рабочих органов | |
| Триммер | |
| 1.2.6. Ширина ленты , мм (шевронная) | 500+5 |
| 1.2.7. Число оборотов ведущего барабана, об\мин | 1050 |
| 1.2.11. Скорость ленты ,м\с, не менее | 14,8 |
| 1.2.12. Дальность полета зерна отточки бросания , до | 21 |
| 1.2.13. Высота бросания зерна, м, до | 8 |
| 1.2.14. Скорость передвижения: км\ч , не менее | 0-0,8 |
| 1.2.15. Транспортная скорость на буксире: км\ч, не более | 5 |
| Транспортер загрузочный с питателем | |
| 1.2.16. Число скребков транспортера, шт | 45 |
| 1.2.17.Число скребков питателей, шт | 15 |
|
1.2.18. Размеры скребка, мм: - транспортера загрузочного |
100х320 |
| 1.2.22. Дорожный просвет; мм | 70 |
| 1.2.23. Ширина колеи, мм не более | 1870 |
| 1.2.24. Ширина захвата, мм | Iв 4000+150 IIв 5000+150 |
| 1.2.28. Габаритные размеры в рабочем положении , мм , не более | |
| длина (без спицы) | 6100 |
| ширина | |
| высота (при поднятом носке) | 4680 |
| с триммером, повернутом на 90 ,мм не более | |
| длина | 3150 |
| ширина | 5450 |
| высота ( при поднятом носке) | 4680 |
| в транспортном положении , мм , не более | |
| длина | 6570 |
| ширина | 1980 |
| высота | 4150 |
| 1.2.29. Число персонала по профессиям, необходимого для обслуживания операций, непосредственно связанных с работой машины, чел. | 1 |
| 1.2.30. Срок службы, лет, не менее | 8 |
